Bản vẽ mặt bằng nhà xưởng 20x120m tiêu chuẩn

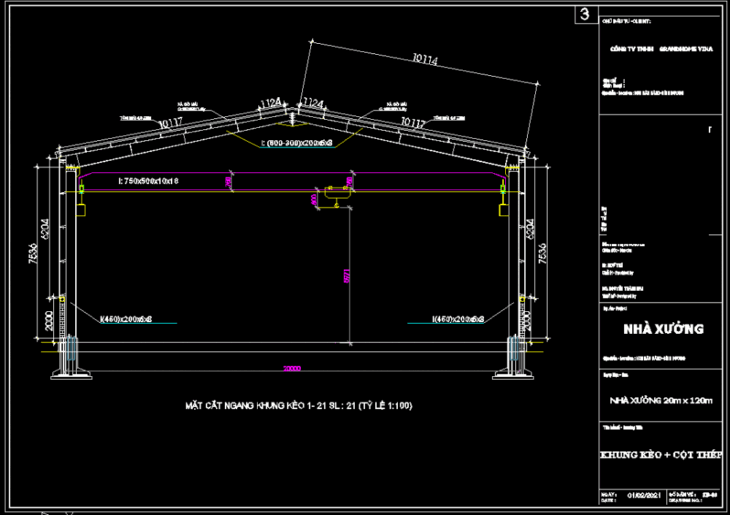

Download Bản vẽ nhà xưởng có cầu trục 20x120m

Password giải nén nằm ở cuối phần mô tả.

1. Giới thiệu

Trong lĩnh vực xây dựng công nghiệp, nhà xưởng có cầu trục là lựa chọn không thể thiếu cho các doanh nghiệp sản xuất cơ khí, lắp ráp hoặc kho bãi nặng. Một trong những mô hình phổ biến là nhà xưởng kích thước 20x120m – vừa đảm bảo diện tích sản xuất rộng, vừa phù hợp lắp đặt 1–2 cầu trục với tải trọng từ 5T đến 20T.

Trong bài viết này, chúng tôi chia sẻ bản vẽ nhà xưởng có cầu trục 20x120m, kèm theo thông tin về giải pháp thiết kế, cấu tạo kết cấu, chi phí tham khảo và lợi ích thực tế.

---

2. Đặc điểm của nhà xưởng 20x120m có cầu trục

• Diện tích: 2.400m² (20m chiều ngang, 120m chiều dài).

• Kết cấu chính: khung thép tiền chế (PEB), bước cột 6m.

• Chiều cao mép mái: 9 – 11m, phù hợp chiều cao nâng móc.

• Cầu trục: 5T, 10T hoặc 20T, chạy dọc theo nhà xưởng.

• Bao che: mái tôn cách nhiệt, vách tôn mạ màu, có ô lấy sáng polycarbonate.

• Công năng: sản xuất – lắp ráp – kho chứa hàng, kết hợp khu văn phòng phụ trợ.

Nhờ có cầu trục, việc bốc dỡ và di chuyển hàng hóa nặng bên trong nhà xưởng diễn ra thuận tiện, an toàn, tiết kiệm nhân công.

---

3. Lợi ích khi sử dụng cầu trục trong nhà xưởng

• Tăng năng suất: nâng hạ thiết bị, sản phẩm nặng nhanh chóng.

• Giảm chi phí nhân công: thay thế nhiều công đoạn thủ công.

• An toàn lao động: hạn chế tai nạn khi vận chuyển thủ công.

• Tối ưu không gian: tận dụng chiều cao nhà xưởng để vận chuyển.

---

4. Gợi ý bố trí mặt bằng

Một số phương án thường áp dụng:

• Khu sản xuất chính 20x90m.

• Khu kho – xuất nhập 20x30m.

• Khu văn phòng 1–2 tầng, diện tích 6x20m, bố trí ở đầu nhà.

Cầu trục chạy dọc hai bên nhà, thuận tiện cho sản xuất và xuất nhập hàng.

---

5. Chi phí xây dựng nhà xưởng có cầu trục 20x120m

Chi phí xây dựng phụ thuộc nhiều yếu tố: địa chất nền móng, loại cầu trục, vật liệu bao che, tiêu chuẩn PCCC.

• Chi phí khung thép tiền chế: từ 1.300.000 – 1.600.000 VNĐ/m².

• Chi phí hoàn thiện (bao che, nền, MEP, cầu trục): từ 2.000.000 – 2.500.000 VNĐ/m².
  => Với diện tích 2.400m², tổng mức đầu tư tham khảo khoảng 4,8 – 6 tỷ đồng.

---

6. Kết luận

Bản vẽ nhà xưởng có cầu trục 20x120m là giải pháp tối ưu cho doanh nghiệp cần không gian sản xuất rộng, có nhu cầu nâng hạ hàng hóa nặng. Với thiết kế hợp lý, khung thép tiền chế hiện đại và hệ thống cầu trục an toàn, công trình sẽ đảm bảo tính bền vững – hiệu quả – tiết kiệm chi phí.

Cảm ơn các bạn đã đọc bài viết chúc các bạn một ngày làm việc hiệu quả !
